리눅스CentOS7 - Raid 6과 Raid1+0을 구성해보자



이전 시간에 Raid Linear, 0, 1, 5 를 구성해봤는데 이번 시간에는 Raid6과 Raid1+0을 Centos7으로 구성해보도록 하겠습니다.  실습은 vmware로 진행하겠습니다.





Raid 6 구성

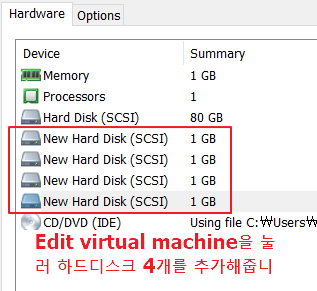

Raid6을 구성하기 위해 하드디스크 4개를 추가 해줍니다.

2019/07/25 - [IT/Linux리눅스] - 리눅스CentOs7 - Raid구성하기 Raid0, Raid1,Raid5,Linear Raid 실습하기

vmware에서 하드디스크 추가하는 방법을 모르시는 분들은 위 링크를 클릭하셔서 하드디스크를 추가해주면 되겠습니다. 그리고 하드디스크를1GB를 1TB로 생각하고 진행하겠습니다.

추가하고 centos를 실행한다음 터미널창을 열어줍니다.

파티션 작업을 해줍니다.

[root@localhost ~]# ls -l /dev/sd* brw-rw---- 1 root disk 8,  0  7월 26 21:04 /dev/sda brw-rw---- 1 root disk 8,  1  7월 26 21:04 /dev/sda1 brw-rw---- 1 root disk 8,  2  7월 26 21:04 /dev/sda2 brw-rw---- 1 root disk 8, 16  7월 26 21:04 /dev/sdb brw-rw---- 1 root disk 8, 32  7월 26 21:04 /dev/sdc brw-rw---- 1 root disk 8, 48  7월 26 21:04 /dev/sdd brw-rw---- 1 root disk 8, 64  7월 26 21:04 /dev/sde /*  /dev/sdb,c,d,e,가 추가된 것을 확인할 수 있다.  */   [root@localhost ~]# fdisk /dev/sdb Command (m for help): n Partition type:    p   primary (0 primary, 0 extended, 4 free)    e   extended Select (default p):  Using default response p Partition number (1-4, default 1):  First sector (2048-2097151, default 2048):  Using default value 2048 Last sector, +sectors or +size{K,M,G} (2048-2097151, default 2097151):  Using default value 2097151 Partition 1 of type Linux and of size 1023 MiB is set // n을 누르고 enter 네번을 클릭 Command (m for help): t Selected partition 1 Hex code (type L to list all codes): fd Changed type of partition 'Linux' to 'Linux raid autodetect'   Command (m for help): w     // w를 눌러서 저장하고 빠져나오면 됩니다. The partition table has been altered! Calling ioctl() to re-read partition table. Syncing disks.   위와 같이 나머지 하드디스크(/dev/sdc, /dev/sdd, /dev/sde도 파티션 작업을 해주면 된다.   [root@localhost ~]# ls -l /dev/sd* brw-rw---- 1 root disk 8,  0  7월 26 21:04 /dev/sda brw-rw---- 1 root disk 8,  1  7월 26 21:04 /dev/sda1 brw-rw---- 1 root disk 8,  2  7월 26 21:04 /dev/sda2 brw-rw---- 1 root disk 8, 16  7월 26 21:15 /dev/sdb brw-rw---- 1 root disk 8, 17  7월 26 21:15 /dev/sdb1 brw-rw---- 1 root disk 8, 32  7월 26 21:16 /dev/sdc brw-rw---- 1 root disk 8, 33  7월 26 21:16 /dev/sdc1 brw-rw---- 1 root disk 8, 48  7월 26 21:16 /dev/sdd brw-rw---- 1 root disk 8, 49  7월 26 21:16 /dev/sdd1 brw-rw---- 1 root disk 8, 64  7월 26 21:17 /dev/sde brw-rw---- 1 root disk 8, 65  7월 26 21:17 /dev/sde1 파티션 작업을 마치면 위와 같이 생성된다.

이 상태에서 시스템을 종료 후스냅샷을 찍어 줍니다(레이드 1+0도 실습을 진행해야하기 때문, 스냅샷 찍기 귀찮으신분들은 그냥 하드디스크 4개 더 추가해서 파티션 작업까지 해주시면 됩니다)









이제 mdadm 명령어로 RAID6 장치 /dev/md6로 생성해봅시다.

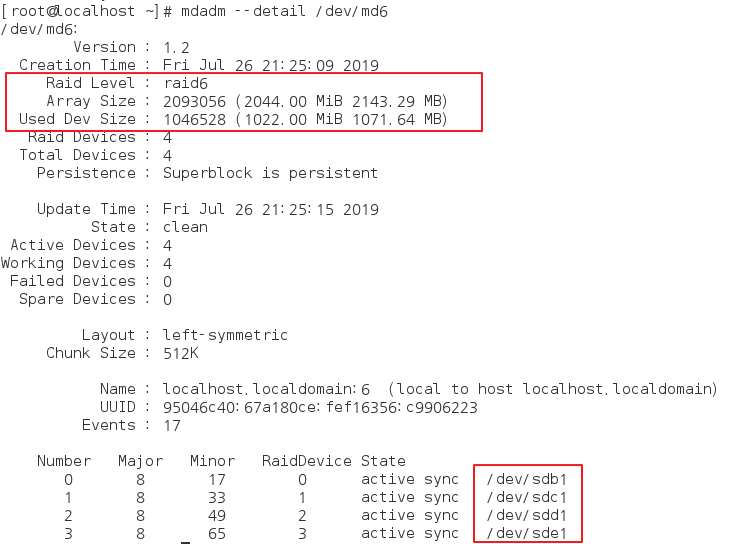

[root@localhost ~]# mdadm --create /dev/md6  --level=6 --raid-devices=4 /dev/sdb1 /dev/sdc1 /dev/sdd1 /dev/sde1 mdadm: Defaulting to version 1.2 metadata mdadm: array /dev/md6 started. 이제 구성이 잘 되었는지 mdadm --detail 로 확인해보자

Raid6는 패리티를 두개를 사용해서 하드디스크 -2 만큼 용량을 사용할 수 있다.

4개의 하드디스크를 사용했으므로 2기가를 사용할 수 있는데 최소 7개의 하드디스크를 사용해야 공간 효율성이 극대화 됩니다.

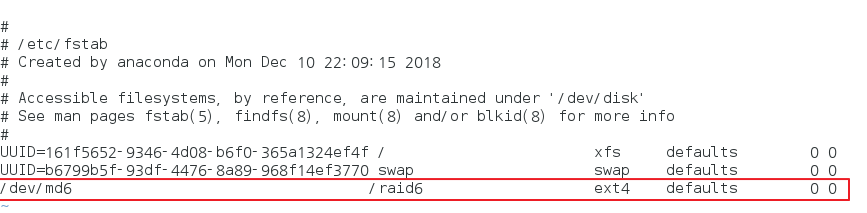

/dev/md6를 생성했으면 마운트를 해주고 fstab에 장치를 등록시켜 서버가 껏다 켜지더라도 마운트가 풀리지 않게 해줘야합니다.

하지만 그 전에 파일시스템을 생성해줘야한다. 보통 포맷이라고들 합니다. [root@localhost ~]# mkfs.ext4 /dev/md6 [root@localhost ~]# mkdir /raid6  마운트 포인트를 생성해주자! [root@localhost ~]# mount /dev/md6 /raid6 [root@localhost ~]# vi /etc/fstab

이제 마지막으로 시스템을 재부팅 후 df명령어로 확인하면 됩니다.



Raid 1 + 0 구성

파티션작업까지 완료해줍니다.(아까 해줬던 스냅샷 기능으로 파티션 작업할 곳으로 돌아오도록하자)

4개의 하드디스크를 파티션 작업이 완료된 상태에서 /dev/sdb1 /dev/sdc1 , /dev/sdd1 /dev/sde1를 둘로 묶어서 Raid1 구성을 하도록 합시다.

[root@localhost ~]# mdadm --create /dev/md1 --level=1 --raid-devices=2 /dev/sdb1 /dev/sdc1  mdadm: Note: this array has metadata at the start and     may not be suitable as a boot device.  If you plan to     store '/boot' on this device please ensure that     your boot-loader understands md/v1.x metadata, or use     --metadata=0.90 Continue creating array? y mdadm: Defaulting to version 1.2 metadata mdadm: array /dev/md1 started.   [root@localhost ~]# mdadm --create /dev/md2 --level=1 --raid-devices=2 /dev/sdd1 /dev/sde1    mdadm: Note: this array has metadata at the start and     may not be suitable as a boot device.  If you plan to     store '/boot' on this device please ensure that     your boot-loader understands md/v1.x metadata, or use     --metadata=0.90 Continue creating array? y mdadm: Defaulting to version 1.2 metadata mdadm: array /dev/md2 started.   Raid1구성을 완료했으면 두 볼륨을 Raid0으로 다시 묶어주면된다.   [root@localhost ~]# mdadm --create /dev/md10 --level=0 --raid-devices=2 /dev/md1 /dev/md2[root@localhost ~]# mdadm --create /dev/md10 --level=0 --raid-devices=2 /dev/md1 /dev/md2 mdadm: Defaulting to version 1.2 metadata mdadm: array /dev/md10 started.

Raid10을 구성 후 파티션에 파일시스템을 생성하고 마운트포인트를 생성하고 마운트를 해주면 된다.

[root@localhost ~]# mkfs.ext4 /dev/md10  [root@localhost ~]# mkdir /raid10 [root@localhost ~]# mount /dev/md10  /raid10 [root@localhost ~]# vi /etc/fstab /dev/md10       /raid10      ext4       defaults      0   0     // 오토마운트를 설정  왼쪽내용을 적어주면 됩니다.

이상으로 Raid6과  Raid1+0을 구성해보았습니다. 감사합니다.

하드디스크추가 -> 파티션작업 -> 레이드생성 -> 포맷(파일시스템생성) -> 마운트 -> 오토마운트(fstab)
