tftp32로 스위치config파일 백업/가져오기

오늘 포스팅은 tftpd32로 스위치 nvram에 있는 설정파일을 백업하고 가져오는 실습을 해보도록 하겠습니다.





가장 먼저 vmware 가상 머신으로 윈도우7 컴퓨터하나와 스위치를 연결해주었습니다.

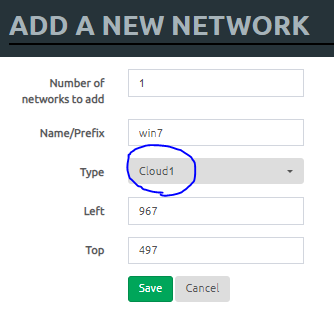

win7은 VMnet1으로 설정해주었습니다. 물론 eve-ng도 cloud1로 맞춰줘야겠죠.





---





win7과 스위치가 ping으로 연결이 되었는지 확인해줍니다.(위 사진으로 IP를 확인해주세요) 그리고 win7에 tftpd32를 설치한후 경로를 설정해주세요

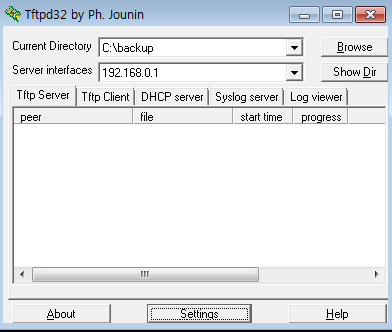

전 C:\backup\ C드라이브 밑에 backup파일을 만들어 주었고, 아래 사진처럼 tftpd32를 실행해서 Browser를 눌러서 Current Directory도 C:\backup 설정해주었습니다.

현재 win7을 서버로 생각하고 스위치를 클라이언트로 생각해주세요



---



스위치는 딱히 설정해 준 것이 없고, 아이피만 주었습니다. vlan 1 192.168.0.2로 설정되어있습니다.

그리고 관리자 모드에서 명령어를 적어줍니다.





copy running-config tftp -> nvram에 저장된 config를 tftp로 복사하겠다라는 뜻입니다. 또한 명령어를 치면

address or name of remote host를 물어보는데 이 때 서버(win7)의 주소를 적어주면 됩니다.

destination filename은 sw_conf로 주었습니다. (아무거나 주셔도 됩니다. 하지만 어떤 장비의 백업파일인지는 알아야겠죠)



이제 win7의 C:\backup 경로에 백업된 설정파일이 있는지 확인해봐야겠죠?



백업이 잘되었네요.  이제 바꿔서 백업파일을 스위치에 다시 적용시켜보겠습니다. 테스트를 위해서 스위치 아이피 주소를 192.168.0.3으로 바꿔주겠습니다.

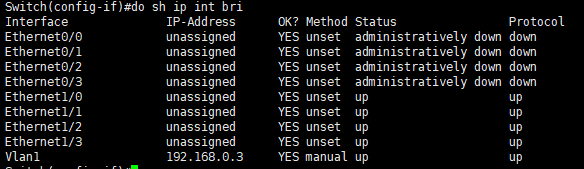

vlan1의 아이피를 192.168.0.3으로 변경

백업 파일을 tftpd32로 가져오는건 정말 쉽습니다. copy running-config tftp 명령어를 바꿔서 적어주면 됩니다.

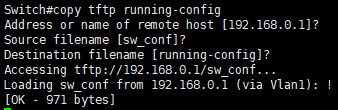

copy tftp running-config로요. ( 백업된 vlan1의 주소는 192.168.0.2입니다)

address or name of remote host 192.168.0.1 (win7주소입니다)

source filename [sw_conf] (가져오는 파일이름입니다.)

destination filename [running-config]



백업된 파일을 tftpd32로 잘 가져왔습니다.



글 읽어주셔서 감사합니다.
