네트워크 스위치 왜 루핑looping이 도는지??

루핑이 도는 이유를 알아보았습니다.



#루핑이 발생하는 이유는??

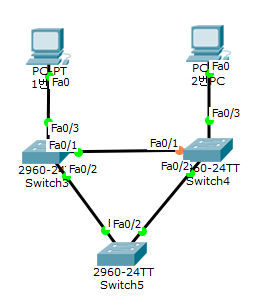

루핑이 발생하는 이유는 1번PC에서 2번PC로 통신을 하면 상대방의 IP주소와 MAC주소를 알아오기 위해서 ARP Request를 스위치에 보내는데, 이 ARP Request의 목적지 주소가 브로드캐스트 주소입니다. Switch3은 목적지 주소가 브로드캐스트 이므로(맥테이블에 맥주소가 없는 것을 확인) 모든 포트로 플러딩Flooding을 합니다.  이 목적지 주소가 브로드캐스트인 프레임이 계속 스위치들에서 플러딩됩니다.  이 과정이 반복되면서 네트워크를 계속 돌게되는 루핑이 발생합니다



#루핑 방지법 기술

STP. 대표적인 스위치 기술. 스패닝트리 프로토콜이라고 합니다. 위 사진에 보면 Switch4의 Fa0/1포트가 주황색으로 칠해져있는 것을 확인할 수 있는데, 저 주황식은 스위치가 자동으로 STP로 포트를 block 시켜버린 모습입니다.

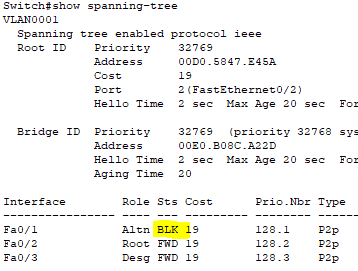

노란색로 표시된 State상태 BLK(Block)
