시스코 스위치Switch 기능 5가지

스위치는 기본적으로 다섯 가지 기능이 있습니다.



1. Learning(러닝)

2. Flooding(플러딩)

3. Forwarding(포워딩)

4. Filtering(필터링)

5. Aging(에이징)

1. Learning(러닝)

맥 어드레스를 학습하여 맥 테이블에 적어 놓습니다.

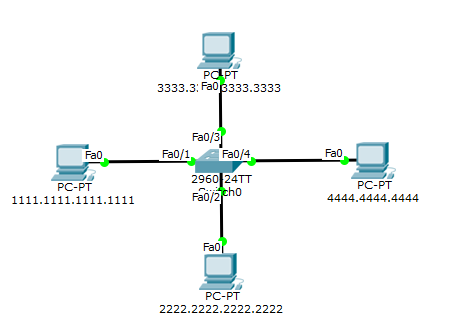

1111피시가 3333 피시에 프레임을 보내면 프레임의 출발지 맥주소를 읽어서 맥 테이블에 저장합니다

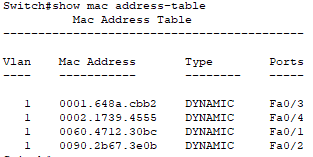

포트 별 연결된 피시들의 맥주소를 확인할 수 있습니다.

2. Flooding(플러딩)

들어온 포트를 제외하고 나머지 모든 포트로 뿌리는 것입니다. 1111pc 에서 3333pc로 통신을 하려고 하는데 스위치의 맥테이블에는 3333의 맥주소가 적혀있지 않습니다. 그럴 때 스위치는 모든 포트로 플러딩 한다고 합니다. 이때 3333pc에서 스위치로 reply가 와서 스위치에 목적지 맥주소를 Learning러닝합니다.



3. Forwarding(포워딩)

 포워딩은 스위치가 목적지의 맥주소를 알고 있어서 그대로 목적지 포트로 프레임을 보내는 것입니다. 1111pc가 3333의 pc로 프레임을 보낼 때 스위치는 이미 3333의 맥주소를 알고 있습니다. 이때 스위치는 3333pc 포트로 프레임을 포워딩합니다(보냅니다).



4.Filtering(필터링)

 필터링은 막는 것입니다. 스위치가 목적지 맥주소를 알고 있습니다. 이 때 1111pc에서 3333pc로 프레임을 보낼 때  해당 맥 주소가 포함된 포트로 프레임을 전송하는 포워딩을 하는데, 나머지 포트는 필터링되어 프레임이 전송되지 않습니다.



5. Aging(에이징)

스위치는 맥주소를 학습(Learning)하여 맥 테이블에 저장합니다. 하지만 평생 맥주소를 가지고 있지 않습니다. 기본적으로 300초 시간동안 맥테이블에 저장해놓는데 300초 내에 프레임이 들어오지 않으면 맥주소는 지워집니다. 이를 에이징Aging이라 합니다.  에이징 시간은 조정이 가능합니다.
