시스코 스위치, 라우터 내부구조 RAM ROM NVRAM Flash Memory

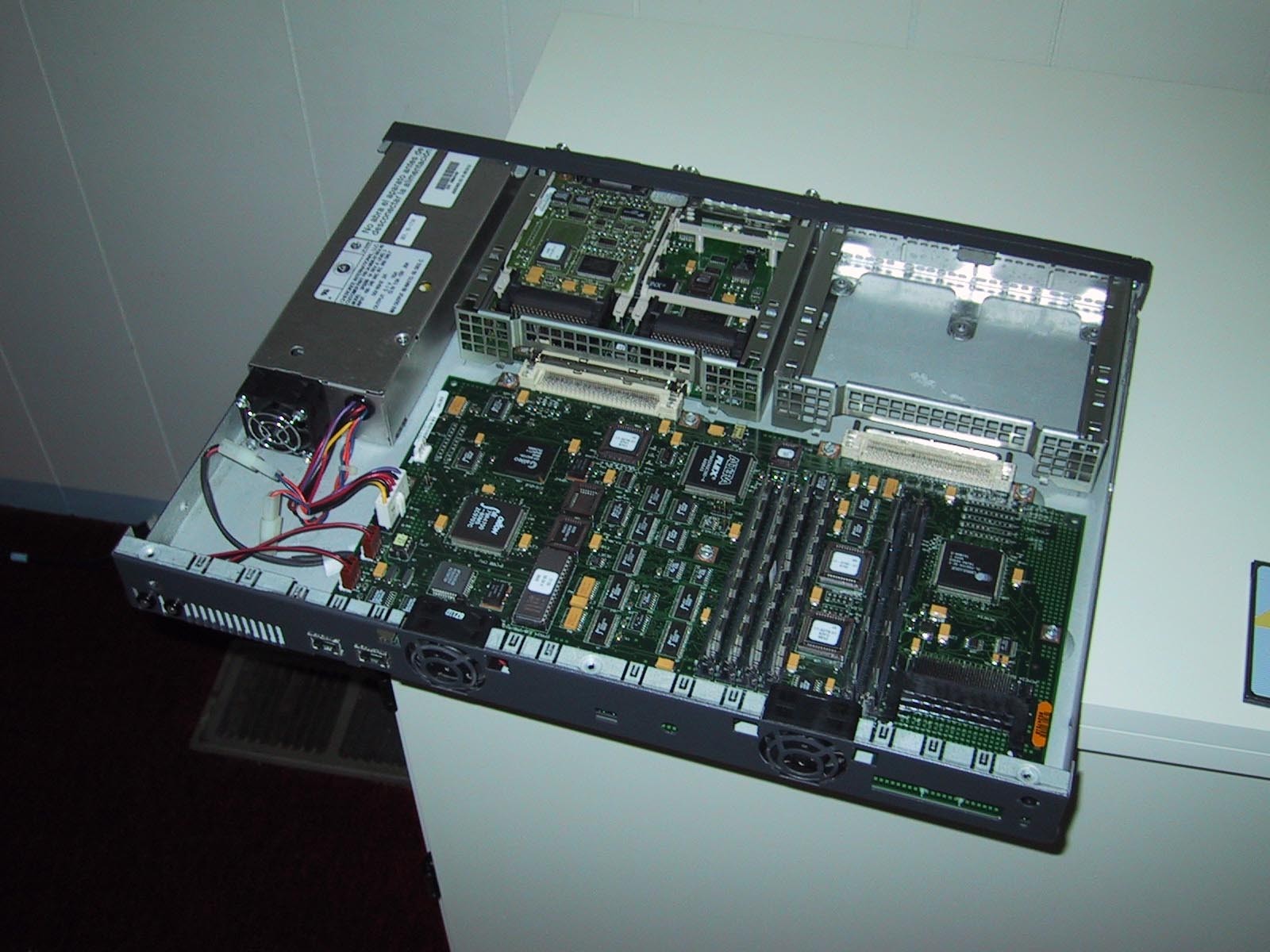

라우터와 스위치 내부 램(RAM), 롬(ROM), NVRAM, 플래쉬메모리(Flash Memory)가 무슨 역할을 하는지 정리해보았습니다.



가장 먼저, RAM 흔히 아시는 램입니다. 램에 스위치와 라우터의 운용 시스템이 올라가며, 휘발성입니다(장비가 꺼지면 설정한 것들이 지워지게 됩니다), 시스코 장비에서 OS(운영체제)가 있는데 이를 IOS라 부르며, OS가 램에 올라가게 됩니다. 또한 라우팅 테이블과 config(설정) 구성파일(인터페이스 IP주소, 라우팅 프로토콜)이 올라가게 됩니다.  하지만 전원이 꺼지면 Ram의 특성상 휘발성으로 정보가 다 날아갑니다. 즉 백업 용도로 무언가가 필요하다는 말입니다. 그것은 두 번째로 설명할 NVRAM입니다.



그다음은 NVRAM입니다. NVRAM은 Non Volatile RAM의 약자입니다, 그리고 비휘발성입니다.  전원이 꺼지더라도 정보가 지워지지 않습니다. show running-config 라는 명령어를 입력하면 설정된 정보를 볼 수 있는데(ex, 인터페이스에 할당된 IP주소, 라우팅 정보) , 그 정보를 wr이나 copy r s 로 설정 정보를 저장할 수 있습니다. 만약 전원이 꺼져서 정보가 다 날아가버리면 처음부터 다시 설정하거나, 기업에서는 엄청난 손실이 일어날 수 있습니다. 이 구성 파일은 NVRAM에 저장되어 전원이 켜지면 램으로 올라와서 작동하는 원리입니다. 즉, config정보가 저장되는 곳입니다(백업용도).



세 번째로, ROM입니다. ROM은 가장 기본적인 내용이 들어가 있습니다. 스위치와 라우터가 전원이 켜지고 나면 스스로 상태 점검을 하고 운영체제(IOS)를 가져다 메모리에 올릴 것인지 를 적어 놓습니다. 흔히 아는 PC에서 BIOS 같은 것이 들어있다고 생각하면 될 것 같습니다. 또한 롬에는 기본적인 IOS가 들어 있습니다. 라우터에 문제가 생기면 기본적인 IOS를 롬에서 가져오기 위함입니다.



마지막으로 플래시 메모리Flash Memory입니다. 플래시 메모리안에 운영체제 IOS가 들어 있습니다. 플래시 메모리는 전원이 꺼져도 데이터가 지워지지 않습니다. 플레쉬 메모리를 교체하거나 확장할 수 있습니다. NVRAM과 차이점은 플래쉬 메모리는 용량이 큽니다. 즉, NVRAM은 구성파일저장용, 플래쉬 메모리는 IOS 파일 저장용으로 사용되는 것입니다.



 스위치와 라우터는 데스크탑과 같다고 생각합니다. PC조립을 해보신 분들이라면 이해하는게 더욱 쉬울 것입니다.
